La ingeniería y la física a menudo se enfrentan a problemas que son demasiado complejos para ser resueltos mediante métodos analíticos convencionales. Aquí es donde el método de los elementos finitos (FEM) emerge como una técnica crucial, proporcionando soluciones aproximadas a problemas variados y complejos que abarcan desde la dinámica de fluidos hasta el análisis estructural.
Método de Elementos Finitos
También conocido como FEM, por sus siglas en inglés Finite Element Method, representa un paradigma computacional para resolver ecuaciones diferenciales que modelan fenómenos físicos.
Es una herramienta poderosa en análisis numérico. Se caracteriza por subdividir un dominio complejo en un conjunto de subdominios más simples (elementos finitos), sobre los cuales se asume que la solución buscada puede aproximarse mediante funciones de forma específicas. En cada elemento, las ecuaciones que gobiernan el problema se expresan en una forma débil que facilita su integración numérica, permitiendo así la construcción de un sistema algebraico de ecuaciones que modela el problema en su totalidad. Este sistema se resuelve posteriormente para determinar una solución numérica aproximada en todo el dominio.
En definitiva, se trata de una técnica numérica poderosa para resolver ecuaciones en derivadas parciales, especialmente aplicada en problemas de ingeniería y física. El FEM divide un dominio físico grande en elementos más pequeños y más manejables, usualmente de formas simples como triángulos o cuadriláteros en 2D, y tetraedros o hexaedros en 3D.
La solución se aproxima dentro de estos elementos utilizando funciones de interpolación o funciones de forma. Luego, se ensamblan las contribuciones de cada elemento para formar un sistema global de ecuaciones que se resuelve para obtener la aproximación numérica del campo de interés en todo el dominio.
Este método es especialmente útil en problemas complejos de ingeniería, como análisis estructural, transferencia de calor, dinámica de fluidos y electromagnetismo, donde las soluciones analíticas son difíciles o imposibles de obtener. ¿Hay algo específico que te gustaría saber sobre el método de los elementos finitos?
Fundamentos Técnicos:
• Discretización: El dominio de estudio se divide en un conjunto de elementos más pequeños y simples. Esta subdivisión reduce la complejidad del dominio original y facilita la aplicación de ecuaciones diferenciales sobre estos elementos discretos.
• Funciones de Interpolación: Dentro de cada elemento, se definen funciones de forma o interpolación que describen cómo varían las soluciones aproximadas dentro del elemento. Estas funciones están típicamente basadas en coordenadas locales y ayudan a expresar las variables de interés como una combinación lineal de los valores en los nodos del elemento.
• Integración Numérica: Para formular las ecuaciones a nivel de elemento y luego ensamblarlas en un sistema global, se emplea la integración numérica (por ejemplo, la cuadratura de Gauss) para evaluar las integrales que aparecen en la formulación débil del problema.
• Ensamblaje y Solución: Las ecuaciones individuales de cada elemento se ensamblan en un sistema global que refleja el comportamiento del dominio completo. La resolución de este sistema proporciona la aproximación de la solución en todos los nodos del dominio.
Análisis de Elemento Finito
El análisis de elemento finito implica aplicar el FEM para evaluar y prever el comportamiento de sistemas físicos bajo diversas condiciones. Incluye definir el tipo de elemento, material, condiciones de contorno y fuerzas aplicadas. Luego se realiza el análisis, que proporciona datos críticos como desplazamientos, tensiones y otras cantidades de interés.
Este análisis es esencial en la validación de diseños y la predicción de fallos en ingeniería, permitiendo ajustes y optimizaciones antes de la fabricación o construcción física.
Cálculo de Elementos Finitos
El cálculo de elementos finitos se centra en la implementación numérica y computacional del FEM. Involucra:
• Formulación Matemática: Establecer la formulación matricial del problema, incluyendo matrices de rigidez, de masa y vectores de fuerza, derivados de las ecuaciones diferenciales y las condiciones de contorno.
• Algoritmos de Solución: Implementar algoritmos eficientes para resolver el sistema de ecuaciones lineales o no lineales resultante. Esto puede incluir métodos directos para sistemas pequeños o métodos iterativos para sistemas grandes y complejos.
• Post-Procesamiento: Una vez obtenida la solución, se realizan análisis detallados de los resultados, visualizando desplazamientos, tensiones, modos de vibración, etc. Esto permite interpretar la respuesta del sistema y tomar decisiones informadas.
El cálculo detallado en el contexto de elementos finitos es fundamental para asegurar la precisión, eficiencia y relevancia de los análisis realizados, brindando así una base sólida para decisiones de ingeniería críticas.
FEA. Finite Element Analysis o Análisis de Elementos Finitos.
1. Análisis de Contacto Rodillo-Material: El análisis de contacto rodillo-material mediante FEA es fundamental para predecir cómo se comportará el metal al interactuar con los rodillos durante el perfilado. Esta simulación permite identificar la distribución de presiones y tensiones en la interfaz rodillo-material, crucial para prevenir defectos en el perfilado, como la adhesión del material al rodillo o el desgaste irregular del mismo. Mediante la FEA, se pueden ajustar parámetros del diseño del rodillo, como la rugosidad superficial y la forma, para optimizar esta interacción y mejorar la calidad del producto final, minimizando a su vez el desgaste y la necesidad de mantenimiento.
2. Estudios de Flujo de Material: Los estudios de flujo de material mediante simulación FEA son esenciales para comprender cómo el material se deforma y fluye a través de los rodillos durante el proceso de perfilado. La simulación FEA puede prever la distribución y la magnitud de las tensiones y deformaciones en el material, lo que permite identificar y corregir posibles problemas como la formación de arrugas, tensiones residuales o adelgazamiento no deseado. Optimizar el flujo de material es clave para garantizar la integridad estructural y las dimensiones precisas del perfil final, así como para mejorar la eficiencia del proceso y reducir el desperdicio de material.
3. Validación Experimental: La validación experimental de los resultados de la FEA es un paso crítico para asegurar la fiabilidad del diseño de rodillos industriales. Este proceso implica realizar pruebas físicas en condiciones controladas para comparar los resultados experimentales con las predicciones de la FEA. Las discrepancias pueden indicar la necesidad de ajustar el modelo de simulación, refinando las propiedades del material o las condiciones de frontera utilizadas en la FEA. Esta validación proporciona una base sólida para la certificación del diseño del rodillo, garantizando que su comportamiento en la práctica se alinee con las expectativas teóricas y optimizando así el proceso de perfilado.
4. Optimización Multiobjetivo: La optimización multiobjetivo utilizando FEA permite equilibrar diversas metas en el diseño de rodillos, como reducir el desgaste y aumentar la eficiencia del perfilado. Mediante la FEA, se pueden ajustar y analizar simultáneamente múltiples parámetros, como la geometría del rodillo, el material y las condiciones operativas, para identificar la configuración óptima que cumple con los objetivos de diseño. Este enfoque integral garantiza una solución equilibrada que mejora la durabilidad del rodillo y optimiza la calidad y la velocidad del perfilado.
5. Personalización de Rodillos: La personalización de rodillos mediante FEA permite diseñar soluciones a medida para aplicaciones específicas o el trabajo con materiales no convencionales. Al analizar cómo el material se comporta y se deforma en el proceso de perfilado, la FEA proporciona datos críticos que pueden usarse para adaptar la geometría del rodillo, su composición material y el tratamiento superficial a las necesidades únicas del proceso. Esto asegura que los rodillos personalizados puedan manejar eficazmente las propiedades específicas del material o las exigencias del perfilado, optimizando la producción y la calidad del producto final.
Perfilado Tradicional vs. Simulación FEA
A continuación, te explicamos la diferencia entre realizar el perfilado de modo tradicional o usando la simulación FEA (Finite Elment Analysis).
Flujo de Trabajo Tradicional:
1. Definición del Proyecto: Se establecen las especificaciones del producto y las características de la máquina, como la distancia entre estaciones y los diámetros básicos, que son cruciales para el diseño de rodillos.
2. Diseño de Rodillos: Se realiza basándose en la experiencia previa, sin asistencia de simulaciones.
3. Fabricación y Montaje de Rodillos: Tras el diseño, se fabrican y montan los rodillos en la máquina.
4. Ajustes y Verificación: Se realizan ajustes en la máquina y se verifica la calidad del producto. Si hay deficiencias, se requieren modificaciones, que pueden ser tan sencillas como realizar ajustes adicionales en la máquina, o llegar a implicar el rediseño de estaciones y/o la remecanización de rodillos.
5. Producción en Serie: Una vez resueltos todos los problemas y alcanzada la calidad deseada, se inicia la producción en masa.
Flujo de Trabajo con Simulación FEA:
1. Diseño y Simulación de Herramientas: Posterior al diseño inicial, en el cual se aplica todo el conocimiento previo, se simula el proceso de perfilado para prever el resultado antes de la fabricación física.
2. Evaluación y Rediseño: Si los resultados de la simulación no son satisfactorios, se realiza un rediseño de las herramientas o ajustes en las características del producto sin necesidad de intervenciones físicas.
3. Optimización de Proceso: La simulación permite llegar a la fase de fabricación con herramientas optimizadas, ahorrando tiempo, costos en pruebas, reajustes y remecanizaciones.
4. Mejora de Conocimientos y Experiencia: La simulación aporta, además, un aprendizaje acelerado y detallado sobre el proceso de perfilado, mostrando visualmente áreas críticas como las deformaciones, y ayudando a tomar decisiones informadas para futuros proyectos.
Ejemplos Aplicados:
• Caso del Tubo de Acero de Alto Límite Elástico: La simulación identificó la causa de una ondulación problemática en los bordes del tubo, permitiendo ajustes precisos en el diseño de rodillos para evitarlo con mínima intervención sobre los rodillos.
• Perfil en Z: La simulación ayudó a determinar el ángulo correcto de giro en cada una de las estaciones para minimizar la torsión post-corte, optimizando el diseño antes de la fabricación física.
La simulación FEA en el proceso de perfilado ofrece todas las ventajas en términos de precisión, eficiencia y economía, permitiendo ajustes y optimizaciones antes de la etapa de producción, y mejorando la base de conocimientos para futuros proyectos.

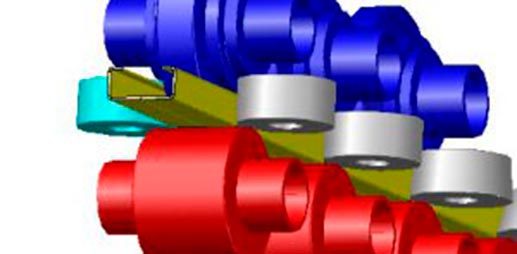

FEA analisis elementos finitos
